OrCAD Capture CIS初学者快速上手指导教程

OrCAD Capture CIS是Cadence公司的一款原理图设计软件，其便捷性，专业性赢得了广大工程师的喜爱。对于刚刚参加工作的读者来说，可能一开始很不适应OrCAD Capture CIS，因为这款软件与之前在学校学习的Protel很不像。在此，我奉上这篇初学者快速上手指导教程，希望能对刚刚学习OrCAD Capture CIS的读者有帮助。根据我自己的经验，对新的软件我一般会采用两步曲：第一步是快速上手，第二步是学习一些常用的功能，所以我就按这个顺序来介绍Capture CIS软件的使用吧.

OrCAD Capture CIS快速上手

安装好软件后，安装点击如下图所示的Design Entry CIS。

会弹出如下图所示的对话框，选择Capture CIS，点击OK。

系统会弹出下图所示的界面。

在弹出的界面中点击File->New->Design

注意：Project和Design的区别是一个Project可以包含很多的Design, 我们在使用中一般选择Design。

在弹出的对话框中选择你保存你的设计，然后点击OK, 就会弹出如下图所示的设计界面。

对一个新的设计，首先应该是选择设计的图纸的大小，在无线时代，都用B号图纸。

好了，在新弹出的对话框中，你可以右键图中的SCHEMATIC1, 在弹出的下拉单中选择New Page, 然后重命名，你可以根据设计的需要设计Page 的数量。

OrCAD Capture CIS常用功能介绍

1. Capture CIS设计过程

2. Capture CIS操作环境

Capture CIS有三个主要工作窗口：

• 管理视窗：管理与原理图相关的一系列文件，相当于资源管理器
• Schematic窗口：原理图窗口，相当于一张图纸
• 信息查看窗口（Session Log）：用于显示相关操作的提示或出错信息

3. Capture设计参数设置

Capture的环境参数包括：系统属性及设计模板两大类。

系统属性包括(Options->Preferences)：

• Colors/Print：color setting
• Grid Display：set grid display mode
• Pan and Zoom：设置放大与缩小的倍数
• Select：select mode setting
• Miscellaneous：others setting such as Line Style
• Text Editor：set something about text editor

系统设计模板参数包括(Options->Design Template)：

• Fonts：set all kinds of font
• Title Block：标题栏内容的设定
• Page Size：要绘制的图纸大小
• Grid Reference：边框的设定与显示
• Hierarchy：设置阶层的属性

我们都是用B号图纸，所以这个基本不会重新设置。

4. 开始绘制电路图

新建Design后，进入Schematic窗口，则在窗口右边会出现下图的工具栏：

4.1 Place part（放置器件）

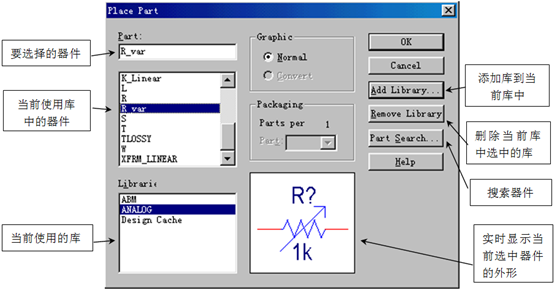

在Capture CIS中，找元器件非常的方便，可以很容易查找并调出使用。点击Place part快捷按钮或点击Place->Part将调出如下对话框：

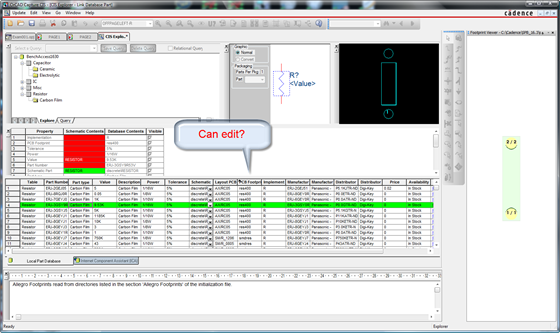

点击Part Search…按钮，调出下面的器件搜索对话框：

4.2 连线及放置数据总线(Place wire or bus)

点击Place wire(或place bus)按钮进入连线（或放置数据总线）状态，此时鼠标变成十字形，移动鼠标，点击左键即可开始连线（或放置数据总线）。连线时，在交叉而且连接的地方会有一个红点提示，如果你需要在交叉的地方添加连接关系，点击place junction，把鼠标移动到交叉点并点击左键即可。放置数据总线后，点击place bus entry按钮放置数据总线引出管脚，管脚的一端要放在数据总线上。

4.3 放置网络名称(place net name)

点击place net alias按钮，调出place net alias对话框，在alias对话框中输入要定义的名称，然后点击OK退出对话框，把鼠标移动到你要命名的连线上，点击鼠标左键即可。

注意：数据总线与数据总线的引出线一定要定义网络名称。

4.4 放置电源和地(place power or GND)

点击Place Power（或Place GND），调出如下对话框：

4.5 放置端口与分页图纸间的接口

点击Place Hierarchical Port(或place Off-page connector)放置端口(或分页图纸间的接口)，调出如下对话框：

对于端口，不同端口之间的区别在于其类型的不同，它的类型可以从它的TYPE属性中得知，双击端口或选中端口并点击右键在弹出菜单中选择Edit Properties，调出如下窗口：

4.6 添加文字(Place Text)

点击Place Text…按钮，系统弹出如下对话框：

5. 原理图绘制后续处理

原理图绘制好之后，接下来就是对电路图进行DRC检测，生成网表及材料清单。

注意：对原理图进行后续处理，在Capture中必须切换到专案管理窗口下，并且选中*.DSN文件。

5.1 DRC检测(Design Rules Check)

点击DRC检测按钮或(Tools->Design Rules Check)，调出如下设置对话框：

Scope：

• Check entire design：DRC检查整个原理图
• Check Selection：DRC只检查你选择的部分

Mode：

• Use instances(preferred)：使用当前属性（建议）

Action：

• Check design rules：进行DRC检测
• Delete existing DRC marker：删除DRC检测标志

Report：DRC检测的内容

• Create DRC markers for warnings：在警告的地方放置标志
• Check hierarchical port connection：检测阶层端口的连接性
• Check off-page connector connection：检测分页图纸间接口的连接性
• Report identical part references：报告同样的器件序号
• Report invalid packaging：报告无效的封装
• Report hierarchical ports and off-page connection：报告阶层端口和分页图纸间接口的连接
• Check unconnected net：检测未连接的网络
• Check SDT compatibility：检测对于SDT文件的兼容性
• Report all net name：报告所有网络名称

5.2 与DRC检测相对应的自动排序功能

通常，我们需要对自己设计的原理图中的器件编号进行从新排序。Capture CIS提供自动排序功能，允许你对原理图重新排序。

点击Tools->Annotate，调出如下对话框：

Scope：

• Update entire design：更新整个设计
• Update selection：更新选择的部分

Action：

• Incremental reference update：在现有的基础上进行增加排序
• Unconditional reference update：无条件进行排序
• Reset part reference to “?”：把所有的序号都变成“？”
• Add Intersheet References：在分页图纸间的端口的序号加上图纸编号
• Delete Intersheet References：删除分页图纸间的端口的序号上的图纸编号
• Combined property：把对话框中的属性相结合
• Reset reference numbers to begin at 1 each page：编号时每张图纸都从1开始
• Do not change the page number：不要改变图纸编号

• Use case insensitive compares：不考虑器件的灵敏度
• Convert the update property to uppercase：把更新的属性转换成大写字母
• Unconditionally update the property：无条件更新属性
• Do not change updated properties visibility：不改变器件更新的属性的可见属性
• Make the updated property visible：使器件更新的属性可见
• Make the updated property invisible：使器件更新的属性不可见
• Create a report file：产生报告文件
• Property Update：要更新的属性文件

5.3 生成网络表

对于Capture CIS来说，生成Netlist也是非常方便的，Netlist的作用是帮助layout工程师生成PCB文件。

点击Tools>Create Netlist…，调出如下对话框

在对话框中选择您需要的EDA软件格式，我们都选Allegro, 点击确定即可生成相应的网络表。网络表是提供给Layout工程师的，他们在Allegro中导入Netlist就能生成待布线的PCB文件。

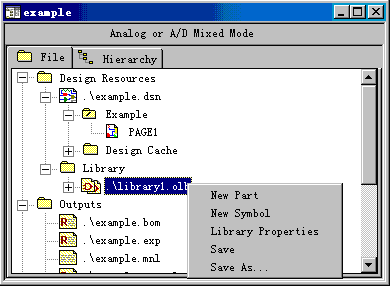

5.4 建立器件图形符号库

• Name：器件的名称
• Part reference：器件在原理图中编号的首字母
• PCB Footprint：器件相对应的封装
• Part per：一个器件封装中包含多少个器件
• Homogeneous：封装中的器件都一样
• Heterogeneous：封装中的器件不一样
• Alphabetic：以字母区别封装中的多个器件
• Numeric：以数字区别封装中的多个器件

本文来自合作伙伴投稿，作者Robin, Jiang，邮箱804037583@qq.com。
