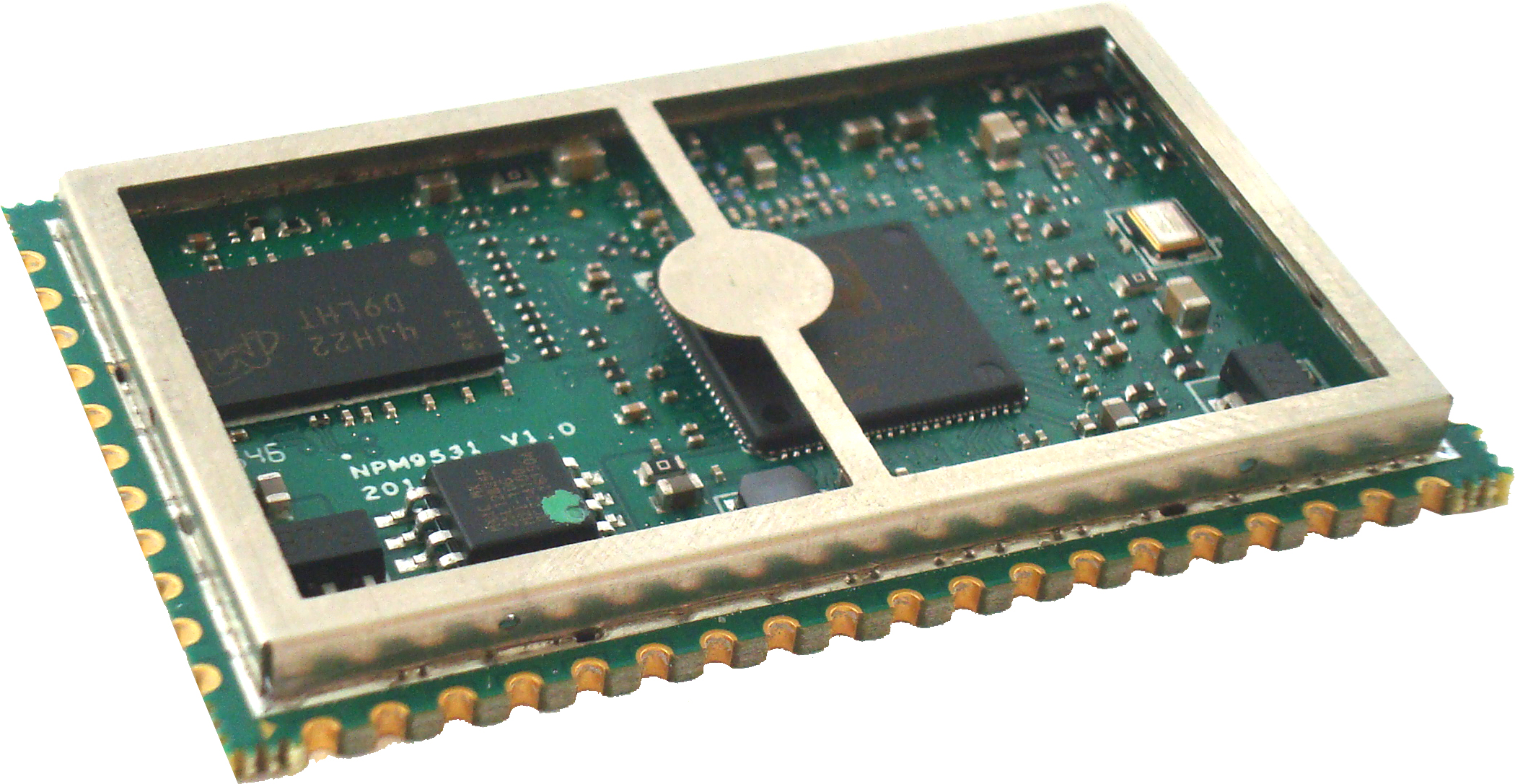

这款产品是我在2016年11月设计开发的，型号是NPM9531（其中NPM是Network Processing Module的缩写），是一种贴片式网络处理模块，基于Qualcomm Atheros QCA9531处理器，最高工作主频可达650MHz，板载128MB内存，其尺寸仅为52*33mm。NPM9531适配我司PRM系列变频无线网卡，基于NPM9531及PRM，用户可自行设计满足目标需求的高性能专网无线产品，自定义接口及PCB尺寸，具备很高的灵活性并极大地降低了硬件设计难度。
主要特征
- 基于QCA9531处理器
- 最高主频可达650MHz
- 板载128MB RAM
- 具备丰富的外围接口
- 尺寸仅为52*33mm
典型应用
硬件规格
| 处理器 | Qualcomm Atheros QCA9531，主频可达650MHz |
| 内存 | 128MB DDR2 |
| Flash | 16MB SPI Flash |
| 接口 | 7个GPIO 1个UART 1个USB 2.0 Host接口 1个PCI Express Root Complex接口 2个10/100Mbps以太网口 |
| 工作电压 | 3.3V/1A |
| 尺寸 | 52mm（长）*33mm（宽）*4.5mm（高） |
| 温度范围 | 存储温度：-40℃~+125℃ 工作温度：-20℃~+65℃ |
原理图符号
NPM9531自研发完成至今一直在量产，广泛应用于多种重要场合。
