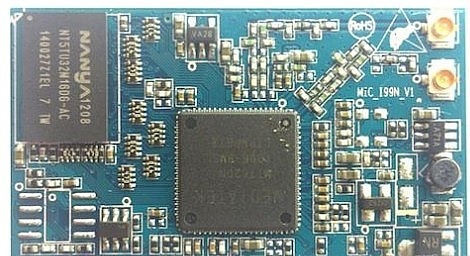

Mediatek MT7620是一款IEEE802.11n片上路由芯片，其内部集成了一个802.11n MAC/基带/2.4GHz射频模块，一个主频为580MHz MIPS 24K的处理器，一个5端口百兆以太网交换机，二个RGMII接口。可以说，MT7620包含了实现无线路由器，无线AP所需要的全部功能模块，这与Atheros 芯片的定位极其相似。MT7620的高性能处理器可以轻松应对各种高级应用，例如路由，安全，VoIP等。

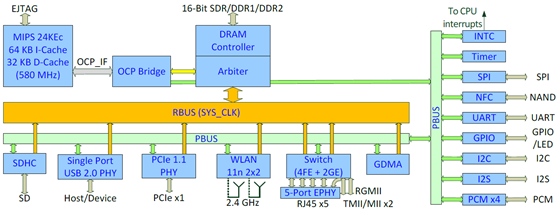

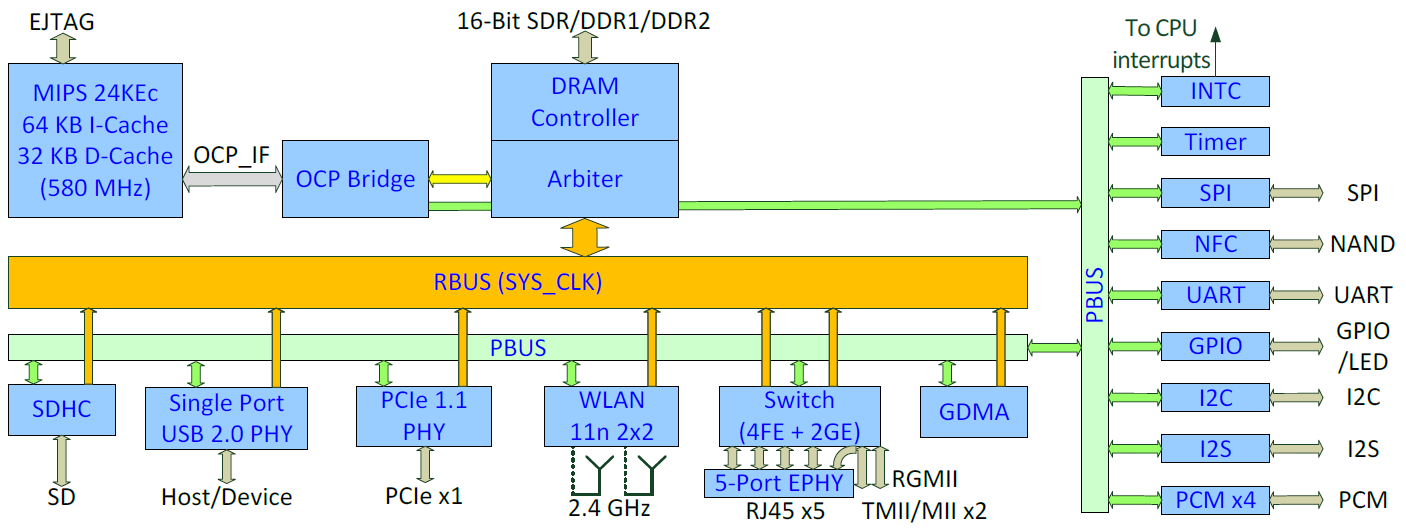

MT7620的内部功能框图
MT7620主要特征
- MIPS24KEc内核，主频580MHz，64KB I-Cache与32KB D-Cache
- 支持2.4GHz频段2*2 MIMO，最高无线速率为300Mbps
- 支持IEEE 802.11 b/g/n标准
- 支持20/40MHz模拟频宽
- 内置反向数据准许（RDG）
- 支持最大比值合并（MRC）
- 支持空时分组码（STBC）
- 最大支持64MB SDRAM
- 最大支持128MB DDR1
- 最大支持256MB DDR2
- 支持SPI，NAND Flash，支持SD卡
- 1个USB 2.0 Host/Device接口
- 1个1xPCI-e Host/Device接口
- 5端口百兆以太网交换机
- 2个RGMII接口
- 1个优化的PMU
- 具有I2C, I2S, SPI, PCM, UART, JTAG, MDC, MDIO, GPIO

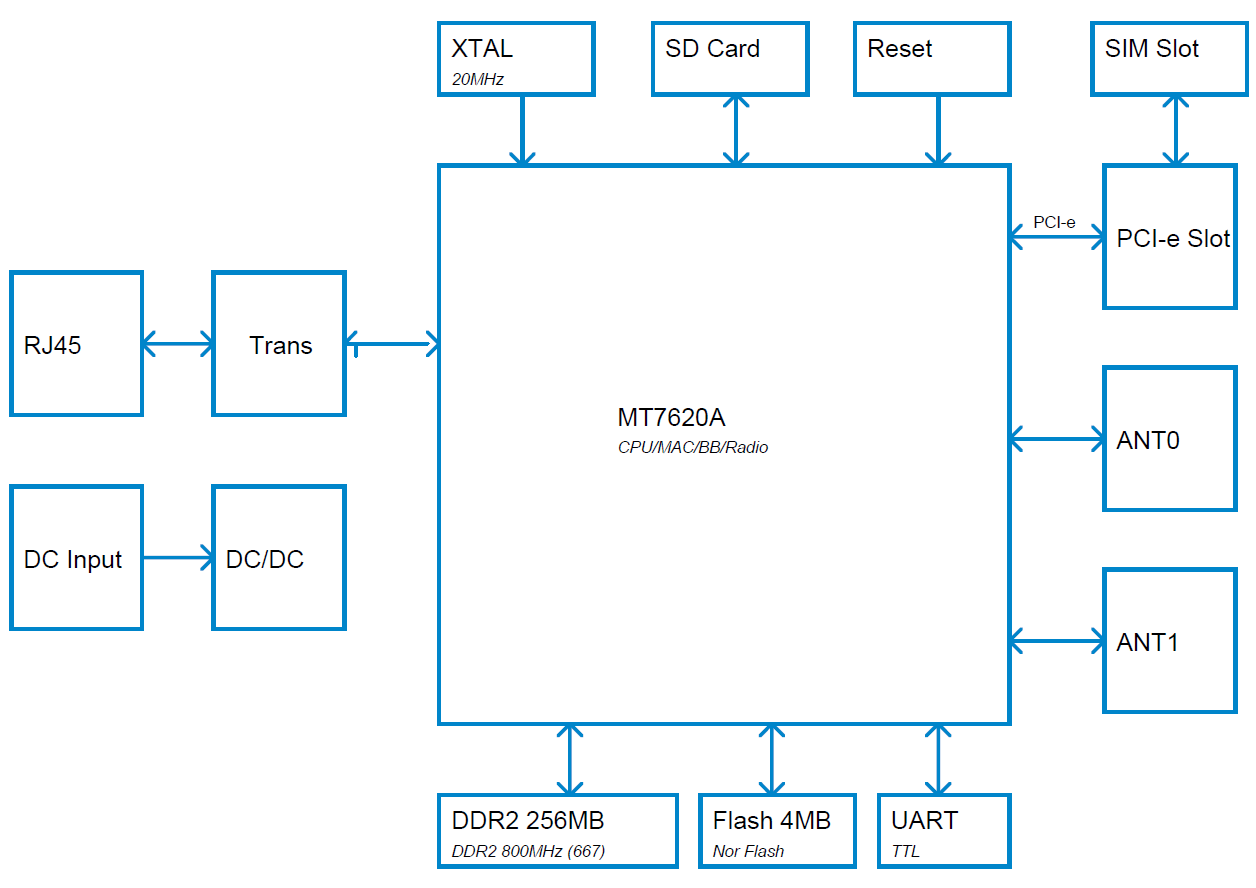

一款采用MT7620设计的LTE-Fi硬件框图
