本文测试并比较了三款应用于大功率 WiFi产品设计的三款射频功率放大器（Power Amplifier，PA），分别是Microsemi的LX5518，SiGe的SE2576和Skyworks的SKY65137-11。
1. 仪器与设备
本次测试使用以下仪器：
- Agilent E4438C——矢量信号发生器（ESG），用于产生矢量信号，作为PA的输入信号
- Agilent N4010—— 矢量信号分析仪（VSA），测试PA的输出信号，可观察星座图，EVM，输出功率等信息
- Agilent E3631A——线性直流稳压电源 （Power Supply），为PA提供电源供给
- 测试电脑，具备网络接口，运行ESG及VSA软件
- 交换机，通过以太网连接测试电脑，ESG与VSA
- 被测物（DUT）
- Cable线若干
2. 测试架构图

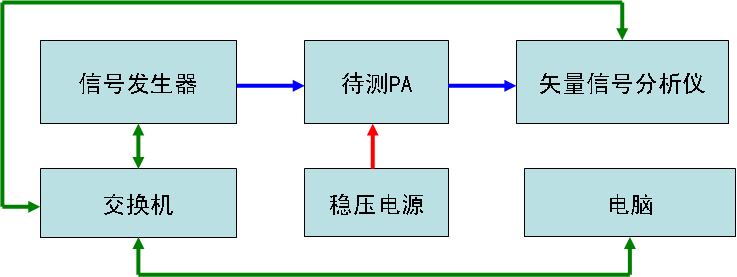

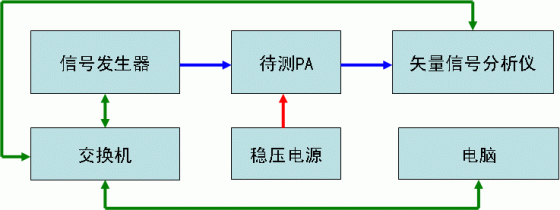

测试架构图如图2-1所示。
图2-1 测试架构图
3. 测试条件
- 温度：室温
- 测试环境：实验室
4. 测试步骤
(1) 将待测PA至于信号发生器与矢量信号分析仪之间
(2) 接通稳压电源
(3) 使用测试电脑的软件控制信号发生器，使其输出OFDM调制信号，中心频率2.412GHz（或5GHz频段），速率为54Mbps
(4) 通过测试电脑的软件读取矢量信号分析仪的数据，观察，记录EVM及输出功率
(5) 改变信号发生器的输出功率，记录对应的消耗电流
(6) 改变中心频率及速率，重复(4)-(5)
(7) 更换DUT，重复(1)-(6)
5. 测试结果
(1) LX5518测试结果

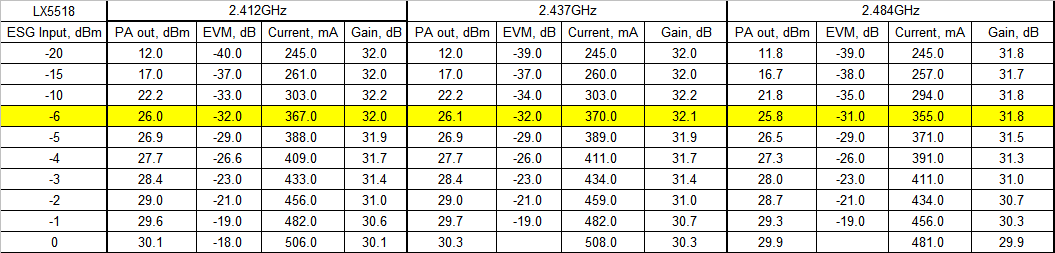

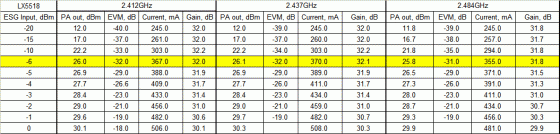

以下是LX5518测试结果

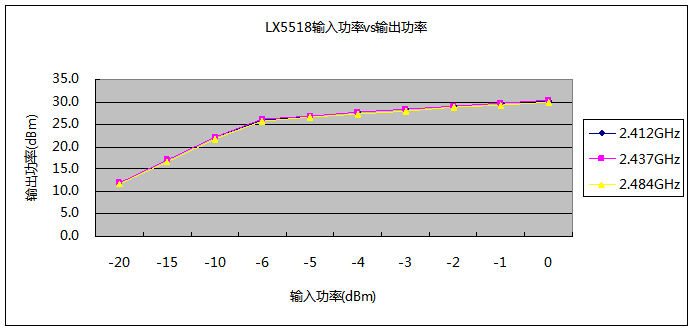

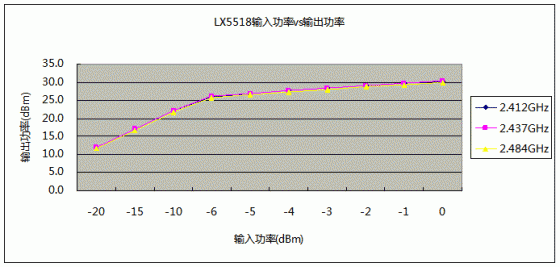

LX5518输入功率与输出功率对应关系

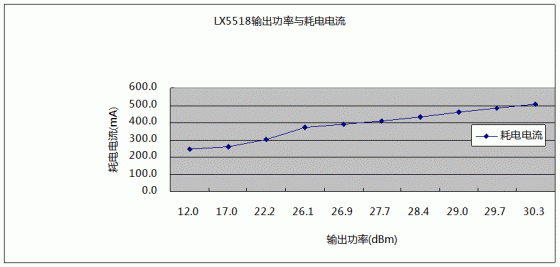

2.437GHz下，LX5518输出功率与耗电电流关系

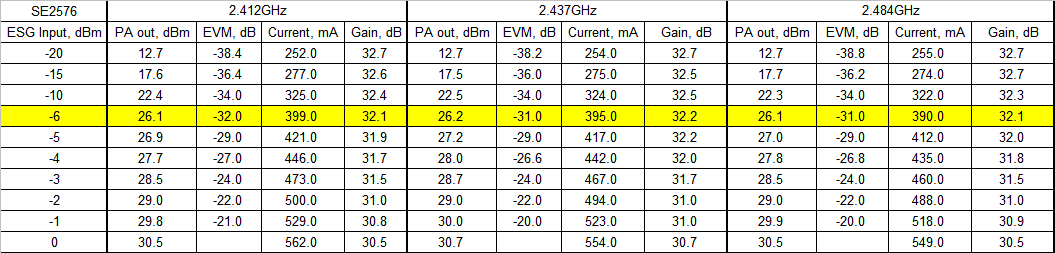

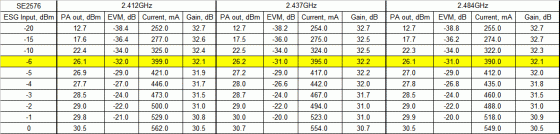

(2) SE2576测试结果

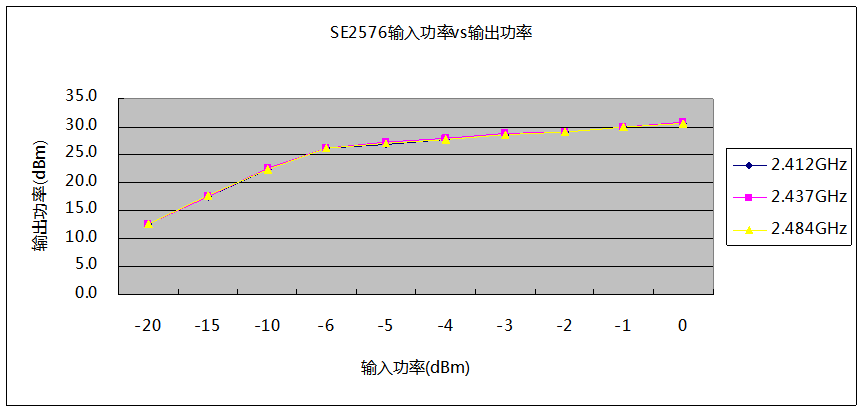

SE2576输入功率与输出功率对应关系

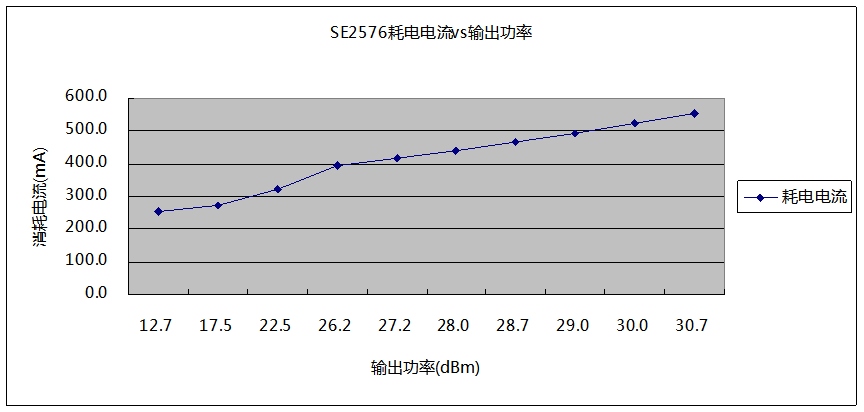

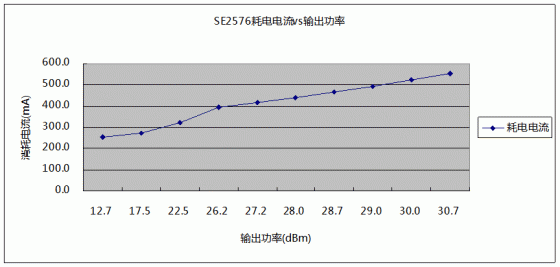

2.437GHz下，SE2576输出功率与耗电电流关系
(3) SKY65137-11测试结果

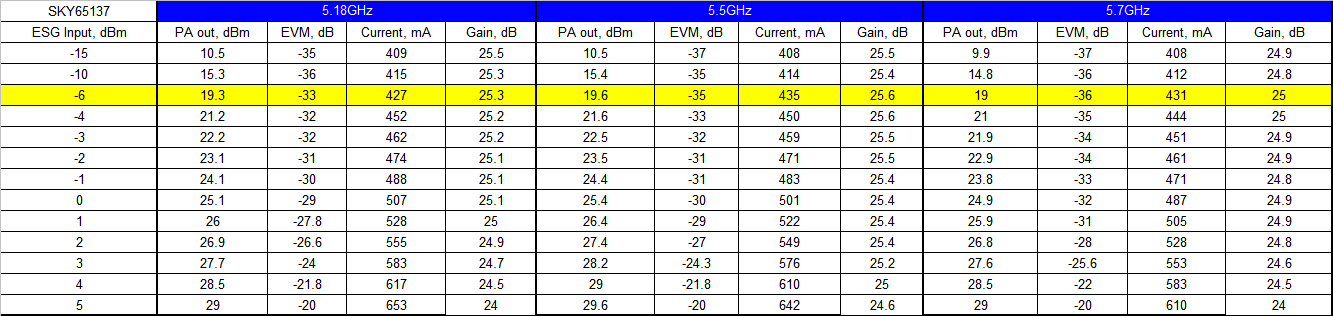

以下是SKY65137-11测试结果

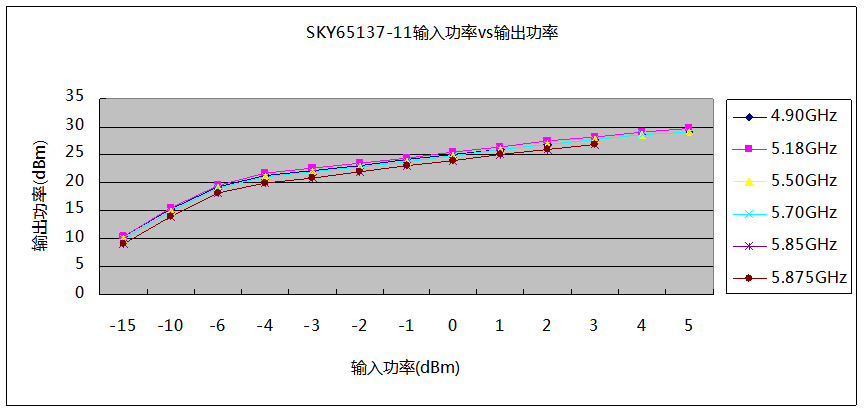

SKY65137-11输入功率与输出功率对应关系

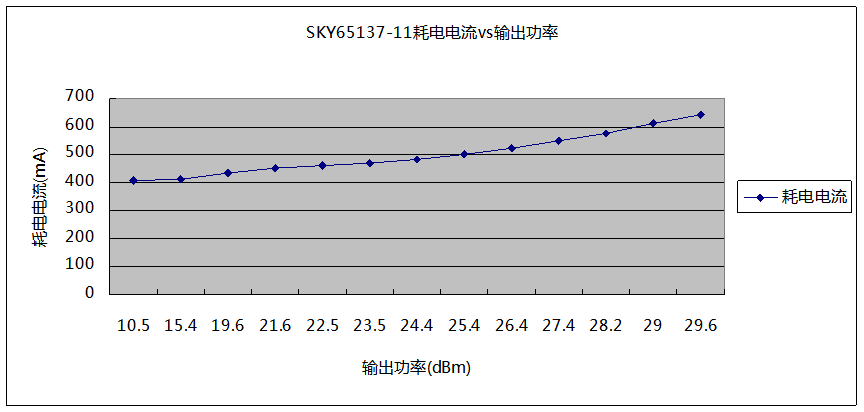

5.5GHz下，SKY65137-11输出功率与耗电电流关系
