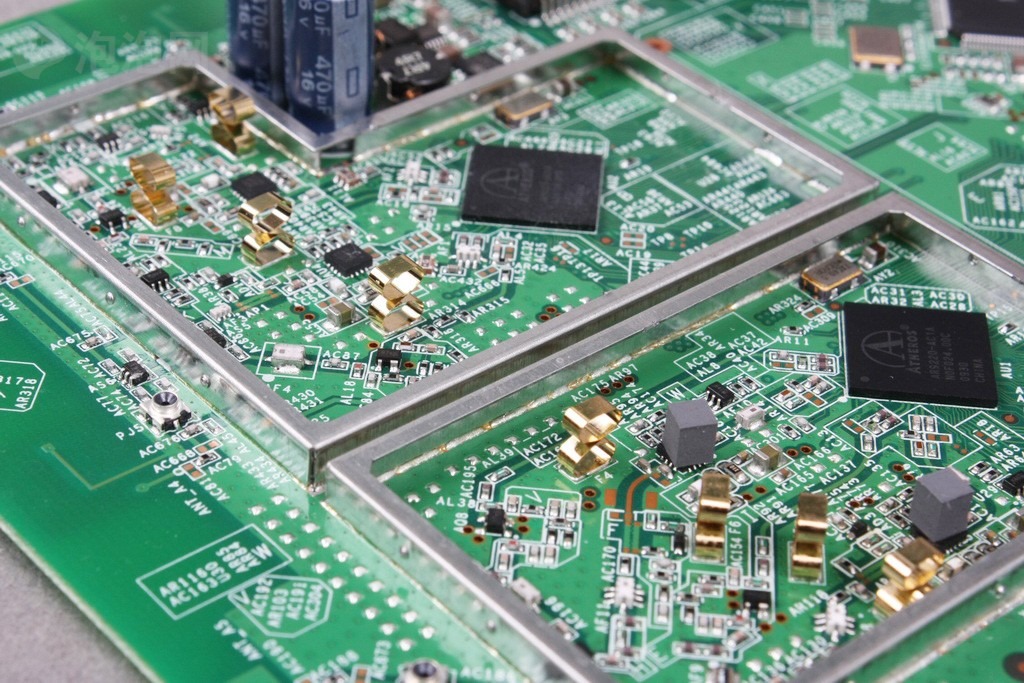

今天无线时代的访问量创造了新的历史记录，心情大好，特此撰写本文表达对读者的谢意。前几天的文章中 笔者曾经提到过Atheros著名的参考设计AP96，其芯片方案就是AR7161+AR9223+AR9220。AR7161已经在之前的文章中介绍过，本文再来介绍一下 WiFi MAC/BB/Radio，也就是Atheros AR9223，AR9220。
Atheros AR9223/AR9220是上一代高性能 WiFi MAC/BB/Radio芯片，其中AR9223仅支持2.4GHz频段，AR9220可以支持2.4/5.8GHz频段。AR9223与AR9220都是2x2 MIMO结构，支持IEEE 802.11n标准，最高无线速率为300Mbps。AR9223/AR9220内部集成了支持多协议的MAC，基带处理器，ADC，DAC，PCI接口等功能模块。
AR9220内部框图
AR9223/AR9220主要特征
- AR9220 5GHz频段下支持DFS（动态频率选择）
- 全CMOS工艺，全面支持IEEE 802.11 a/b/g/n（AR9223不支持802.11a）
- 支持CDD与MRC
- 支持2.4/5.8GHz WLAN MAC/BB处理
- 支持BPSK，QPSK，16QAM，64QAM等调制方式
- 支持20/40MHz模拟带宽
- 支持QoS
- 支持WEP，TKIP，AES硬件加密方式
- 支持Short GI
- 具有PCI接口，支持33/66MHz PCI 2.3标准
- 支持Block ACK
