这款大功率5GHz CPE采用了Atheros AR9344 WLAN SoC，第一个版本是我在2013年2月设计的，同样是一款经典产品，在市场上大量使用。在AR9344之前，其实我还研发了一款采用AR9342芯片的5GHz CPE，但是AR9342需要外接以太网PHY，稍显复杂，后来就被AR9344替代了。

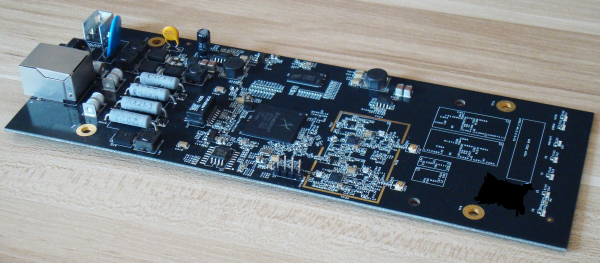

AR9344这款WLAN SoC的经典程度不言而喻，现如今市场上仍有大量产品在用，包括我自己公司的产品。AR9344看似简单，实际上要想把产品设计得稳定可靠，就不容易了，当年我还帮一个朋友解决了AR9344高温内存崩溃的问题。去年有朋友说：在他所测试的产品中，只有我设计的这款5GHz CPE可以在东北低温环境下稳定运行。这让我感觉很高兴。好了，不多说了，看看照片吧。
主要特征
- 支持IEEE 802.11a/n 2*2 MIMO
- 64MB DDR2
- 16MB SPI Flash
- 射频输出功率可达24dBm
- 接收灵敏度可达-95dBm
- Passive PoE
- 2个10/100Mbps网口
- 板载浪涌防护设计
这款5GHz CPE采用了Skyworks的SE5004大功率PA，其主要参数如下
- High output power amplifier: 26dBm at 5V
- External Analog Reference Voltage (VREF) for maximum flexibility
- Buffered, temperature compensated power detector
- 3% EVM, @26dBm, 64 QAM, 54 Mbps
- 32 dB Gain
- Lead Free, RoHS compliant, halogen free MSL3 package
- 20 pin 4 mm x 4 mm x 0.9 mm QFN
