这款2.4GHz 10W射频功率放大器的第一个版本是我在2013年12月设计开发的，采用了Freescale（现在称为NXP）的LDMOS作为末级功放，采用RFMD（现在称为Qorvo）的RFPA5201E作为驱动级，原计划是配套自研2.4GHz 无线AP一起使用。准确地说，这款产品相当不成功，一直到第三版，我才解决掉所有问题，当时已经严重超出客户的预期时间了。
通过这款产品，我才认识到自己的能力十分有限，做专业的射频设计与WiFi产品的射频设计完全不是一回事，WiFi产品的射频电路设计实在是太简单了——在参考设计的基础上换一下PA、LNA、滤波器、开关就可以了。用我的一个贵人，也是我的客户的话来说就是：真正的射频设计是从AD DA开始的。这句话一点都没错。在这款2.4GHz射频功率放大器设计的过程中，我遇到了很多的问题：ADS仿真、LNA振荡、射频开关切换不及时导致信号无法解调、运放电路异常、大功率LDMOS焊接等等。翻看一下当年的调试记录，第一版就遇到了18个问题。

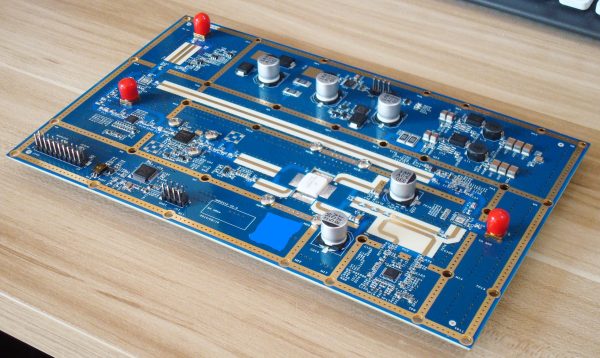

PCBA
硬件设计框图
虽然这款产品不成功，但我还是积累了不少经验，这对于我现在的产品设计很有帮助。所以说世上没有白走的路，每一步都算数。
